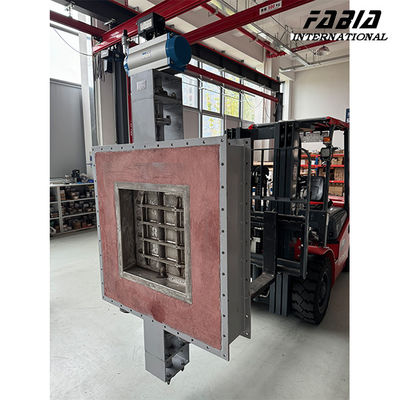

Schießventil aus Kohlenstoffstahl mit hoher Temperatur

Schießventil aus Kohlenstoffstahl mit hoher Temperatur

1Beschreibung:

Funktionsprinzip eines Hochtemperatur-Schmetterlingsventils:
Der Hochtemperatur-Rauchgas-Schmetterlingsventil ist mit Stahlplatte und Schmiedeflansche geschweißt.

Der Stamm ist eine integrierte Schmiedestruktur, die durch einen äußeren Lagersitz gestützt und durch eine zwei-Ende-Stiftverbindung angetrieben wird, um die Scheibe zu drehen.

Die beiden halbrunden Sitzplätze sind vor und hinter verschoben, symmetrisch verteilt und mit der Ventilscheibe verbunden.

Die symmetrische und stromlinienförmige Struktur der Ventilscheibe sorgt dafür, dass das Ventil eine gute Durchflussleistung aufweist.

Das hochzuverlässige Versiegelungssystem für die Verpackung von Ventilstamm besteht aus drei Versiegelungen, zusätzlichem Versiegelungsmittel und Sekundärversiegelungen für die Säuberung.

Verfahrenstechnik:

Für das Rauchgasrückgewinnungssystem der katalytischen Cracking-Einheit wird ein Schmetterlingsventil mit hoher Temperatur verwendet, wobei die normale Betriebstemperatur des Geräts 680 °C beträgt.die hohe Dauertemperatur bei 720 °C, die hohe Temperatur 800 °C beträgt, und das recycelte Rauchgasmedium mit Katalysatorpartikeln wird transportiert.

Um zu verhindern, dass die Wandstärke des Ventilkörpers durch Erosion und Ausdünnung versagt, ist die große Fläche aus harter Legierung im Ventilkörper anfällig für Verformungen und Risse.und das Oberflächenschweißen ist schwierigDa die Systemtemperatur hoch ist, sinken die mechanischen Eigenschaften von Metallmaterialien bei hohen Temperaturen stark ab, und das Ventil sollte für den hohen Temperaturwiderstand ausgewählt werden.

2Spezifikation:

3. Eigenschaften:

• Die neue Struktur aus mittlerer Linie und kurzer Struktur ist geschweißt, kompakt, leicht und einfach zu installieren und zu warten.seine Struktur ist einfach, ohne Verbindungsstiel, Schrauben und andere innere bewegliche Teile, verbessern die Zuverlässigkeit und Lebensdauer.
• Die Aussenumgebung der Schmetterlingsplatte des fest verschlossenen Schmetterlingsventils nimmt eine kugelförmige Form an.die die Dichtungsleistung weiter verbessert und bei der Hochdrucköffnung und -schließung eine Leckage von mehr als 50 °C aufrechterhalten kannDas ist 1000 Mal.
• Betriebs- und Durchflussmerkmale. Einfach zu bedienen, 90° Drehung kann schnell geöffnet oder geschlossen werden. Die Durchflussmerkmale sind tendenziell gerade und die Einstellungsleistung ist gut.Die Schmetterlingsplatte kann entsprechend den Anforderungen der Benutzer mit einer Beschichtung besprüht werden, wie Nylon oder Polytetrafluorethylen, um sich den unterschiedlichen Arbeitsanforderungen anzupassen.
• Installation und Eignung. Proportional gesteuertes Rauchgas-Schmetterlingsventil ist leicht zu demontieren und zu warten. Kann an mehreren Stationen installiert werden, unbeeinflusst vom Medienfluss,kann in jeder Position installiert werden.
• Diese Eigenschaften machen die pneumatische Proportionsregelung eines Schmetterlingsventils für hochtemperaturförmige Rauchgase für eine Vielzahl von Industriezweigen geeignet.Vor allem bei der Notwendigkeit einer präzisen Steuerung und Reaktion auf raue Arbeitsumgebungen (wie hohe Temperaturen), ätzende Medien).
• Pneumatische Proportionsregelung von Schmetterlingsventilen für Rauchgasen mit hoher Temperatur wird in vielen Branchen weit verbreitet, darunter vor allem:
• Metallurgie: In Hochtemperatur-Gasleitungen, als Hochtemperatur-Gasmedium-Durchflussregelungs- oder Schneidegerät verwendet.
• Baumaterialien: Bei der Rauchgasbehandlung von Industrieöfen, Kesseln und anderen Geräten müssen Gastransporte und -lüftung wirksam durchgeführt werden.
• Chemie: als Steuerventil verwendet, kann mit verschiedenen Aktoren verwendet werden, um verschiedene Leistungsausrüstungen zu bilden.
• Kraftwerk: Als Regulierungs- oder Abschaltvorrichtung in hochtemperaturen Gasleitungen verwendet.
• Glas: Wird zur Regulierung oder zum Abschneiden des Flusses von hochtemperaturen Gasmedien verwendet.
• Schwefelsäure­Hochtemperatur­Hilfsleitung: und Schmelzverfahren, petrochemisches System in der Hochofenluftverteilung, Kesselleitung als Steuerventil.
• Petrochemie, Zement und andere Industriezweige: Steuerung des Flusses von Hochtemperatur- und Hochdruckgasmedien.
• Diese Ventile sind so konzipiert, dass sie hohen Temperaturen standhalten, einfach zu bedienen und zuverlässig zu bedienen sind und den Anforderungen der Programmsteuerung und Fernbedienung gerecht werden können.
