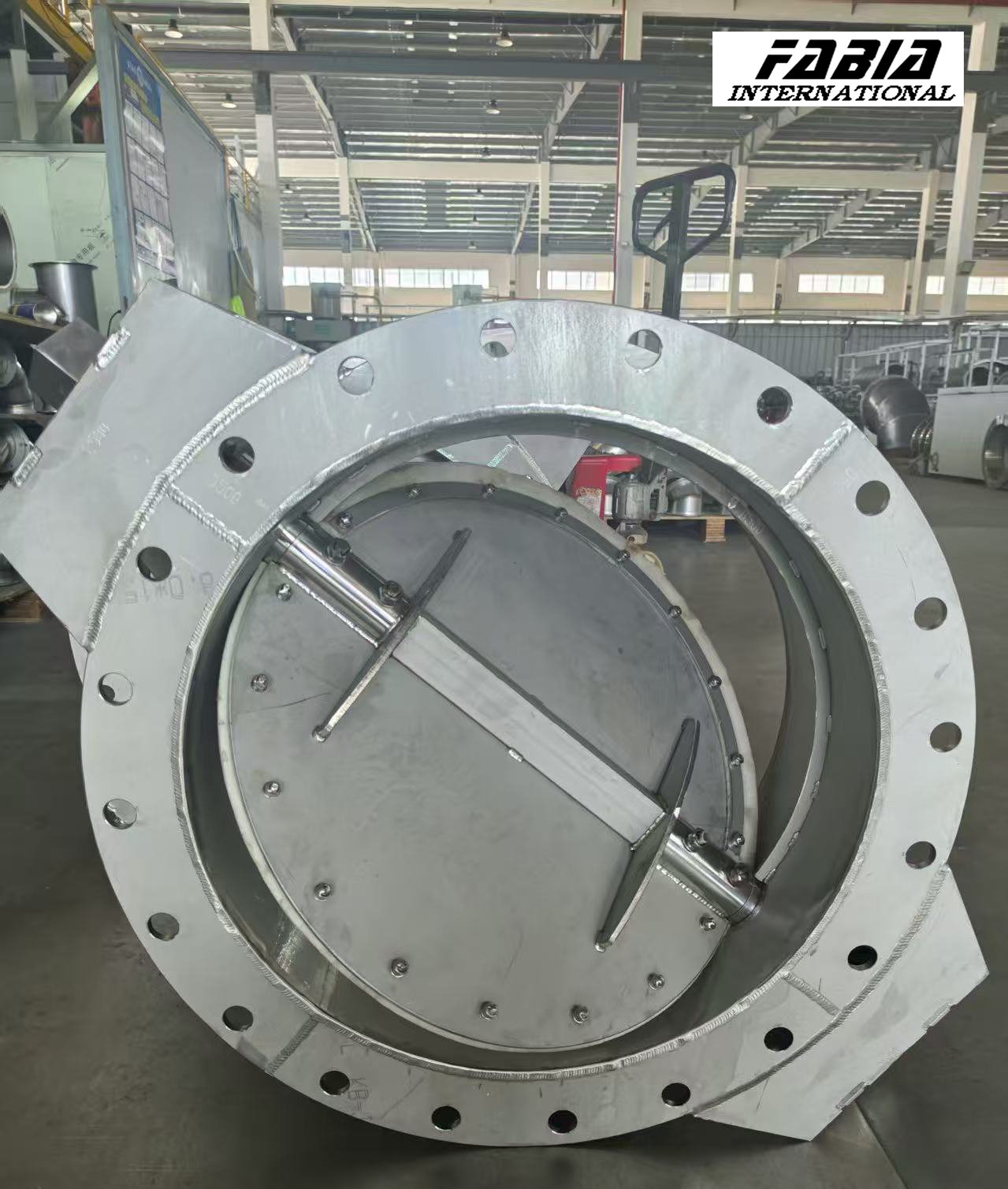

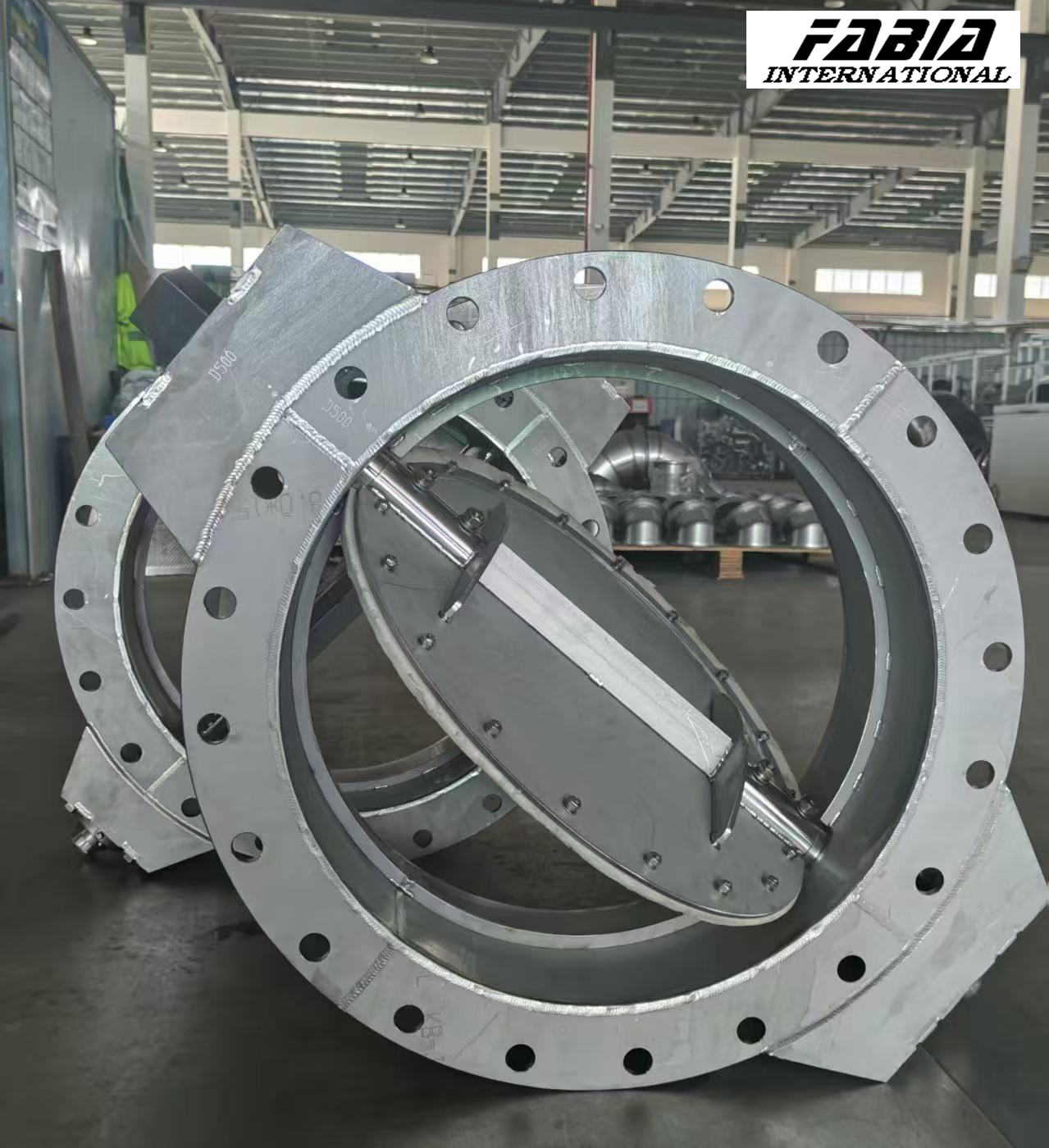

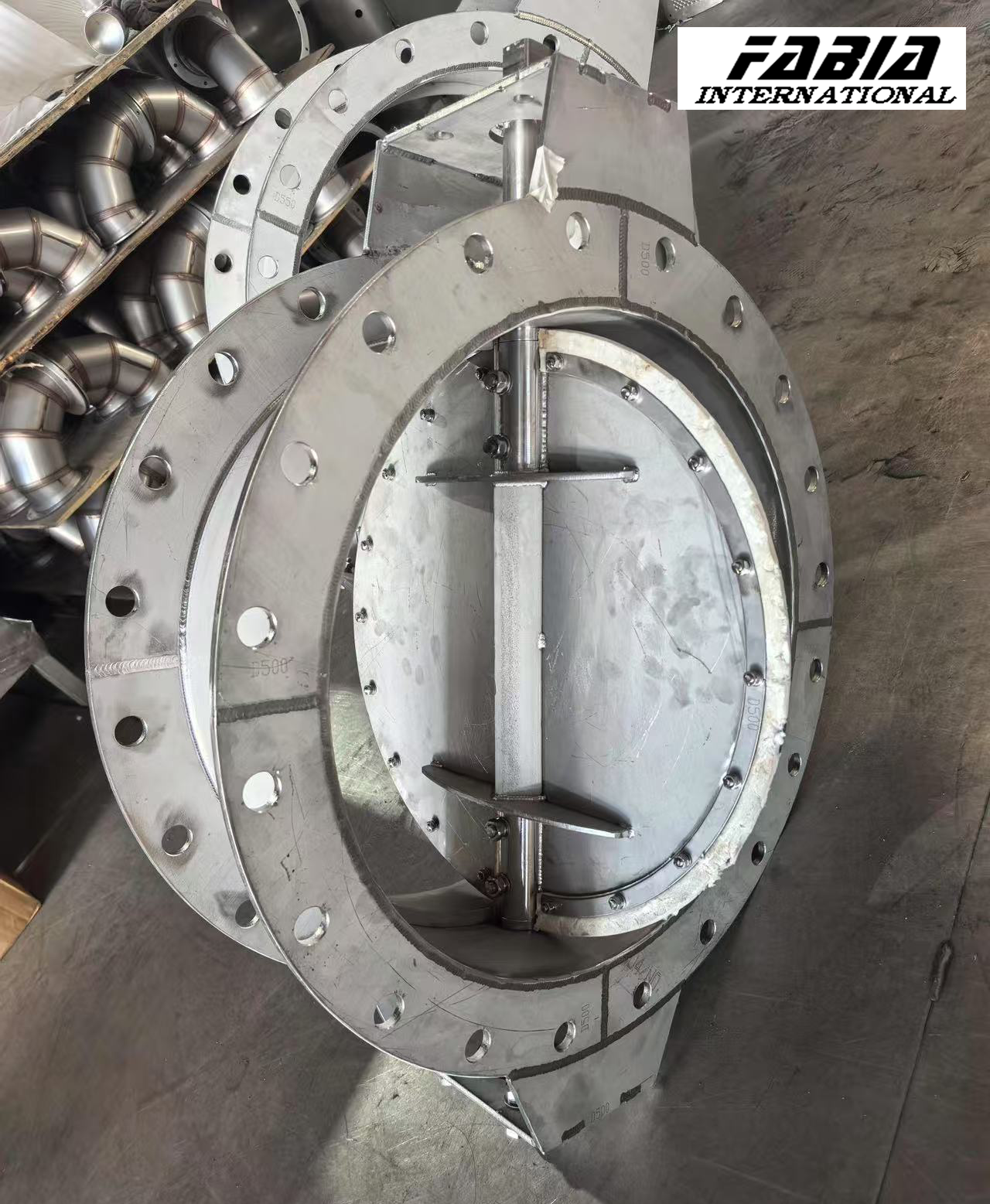

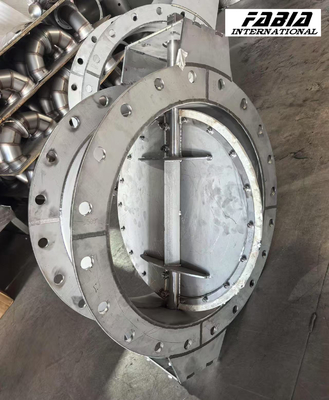

Schimmelgas-Schmetterlingsventil Industrie-Schmetterlingsventil Luftventil

- Ich weiß.Grundprinzipien der Funktionsweise von Schmetterlingsventilen für Rauchgase:

1. - Ich weiß.Rotationssteuerungsmechanismus- Ich weiß.
   Die Scheibe dreht sich um 90°, um eine schnelle Öffnung/Schließung und Durchflussregulierung zu erreichen.
2. - Ich weiß.Aktivierung und Positionierung:- Ich weiß.
   Der elektrische Aktor steuert den Drehwinkel über Motorantrieb und Getriebeverringerung exakt und sorgt so für einen reagierenden Betrieb.
3. - Ich weiß.Optimierung der Hochtemperaturdichtung:- Ich weiß.
   Die planare Dichtung zwischen Schebe und Sitz, kombiniert mit Sitzen aus elastischem Material, regelt den Kontaktdruck automatisch an.Dies gewährleistet eine zuverlässige Dichtungsintegrität in hochtemperaturen Rauchgasumgebungen (e.z.B. Entschwefelungssysteme).

4. Einführung in Schmetterlingsventile für Rauchgase

   Rauchgas-Schmetterlingsventile sind spezielle Steuerventile, die für Hochtemperatur-, Hochdruck- und korrosive Gasmedien (z. B. Rauchgas, Staub, heiße Luft) entwickelt wurden.Umweltstaubentfernung, und Energiesysteme, werden sie systematisch nachfolgend in fünf Aspekten dargestellt: Kerndefinition, Arbeitsprinzipien, Strukturtypen, Schlüsselmerkmale und typische Anwendungen.

5. Definition und Übersicht- Ich weiß.

   Rauchgas-Schmetterlingsventile verwenden eine kreisförmige Scheibenstruktur, um den Medienfluss durch Rotationsbewegung zu regulieren, umzuleiten, zu verschmelzen oder zu wechseln.Sie werden hauptsächlich in rauen Umgebungen wie hochtemperaturen Flüssen und Entschwefelungssystemen eingesetzt.Zu den Kernfunktionen gehörenDurchflussregelung- Ich weiß.Druckregelung, undMedienisolation, die Vorteile vonNiedriger Durchflusswiderstand- Ich weiß.schnelle Betätigung, undeinfache Wartung- Ich weiß.

6. - Ich weiß.Arbeitsgrundsätze- Ich weiß.

   Das Ventil wird über einen externen Antrieb (z. B. manueller Hebel, elektrischer/pneumatischer Aktor) betrieben, der den Ventilstamm dreht, um die Scheibe zwischen 0° (geschlossen) und 90° (offen) zu bewegen:

   • - Ich weiß.Steuerung Öffnen/SchließenDie Kommission
     • Parallel zur Rohrleitungsachse: Ganz offen(Mindestdurchflusswiderstand).
     • Längs senkrecht zur Achse: Vollständig versiegelt(Null Medienleckage).
   • - Ich weiß.VersiegelungsmechanismusDie Kommission
     • Die Scheibe und der Sitz bilden eine Versiegelungsschnittstelle überFlachdichtungoder elastische Materialien (z. B. EPDM-Kautschuk).
     • In geschlossener Position verformt sich der Sitz unter Kompression, um einen Dichtungsdruck zu erzeugen (Leckklasse bis zuANSI Klasse VI)
   • - Ich weiß.AktivierungsartenDie Kommission
     • - Ich weiß.Handbuch: Die Öffnung wird über die Handradwaage eingestellt.
     • - Ich weiß.Elektrisch/Pneumatisch: Der Aktor empfängt 4~20 mA-Signale für eine präzise Strömungsregelung und einen automatisierten Betrieb.







     • Struktur und Klassifizierungen- Ich weiß.

       Klassifiziert nach Exzentrizität:

       • - Ich weiß.Typ der MittellinieDie Kommission
         Der Stamm ist mit der Mitte der Scheibe ausgerichtet; bidirektionale Dichtung; ultra-niedriger Durchflusswiderstand; ideal für Niederdruck- und Hochflusssysteme (z. B. Lüftungskanäle).
       • - Ich weiß.Exzentrischer TypDie Kommission
         • Einfach/Doppel-/Dreifachverschiebungskonzepte reduzieren die Reibung und erhöhen die Dichtungsbeständigkeit unter hohem Druck/Temperatur (z. B. Dreimalverschiebungsanzüge bei extremen Temperaturen ≤ 650 °C).
       • - Ich weiß.Auswahl des MaterialsDie Kommission
         • Körper: Kohlenstoffstahl/Edelstahl.
         • Scheiben/Dichtungsring: Korrosions- und Verschleißbeständige Legierungen (304H Edelstahl, Duplexstahl, Hastelloy®).
         • Sitz: Wolframkarbid-Überlage zur Abriebfestigkeit.
       • - Ich weiß.Innovative EntwürfeDie Kommission
         • - Ich weiß.Verknüpfungsmechanismus mit vier Stangen(Antriebsarm, angetriebener Arm usw.) hebt die Scheibe während des Betriebs senkrecht vom Sitz weg, minimiert die Reibung und verteilt den Druck gleichmäßig, um die Lebensdauer der Dichtung zu verlängern.

1Spezifikation:
